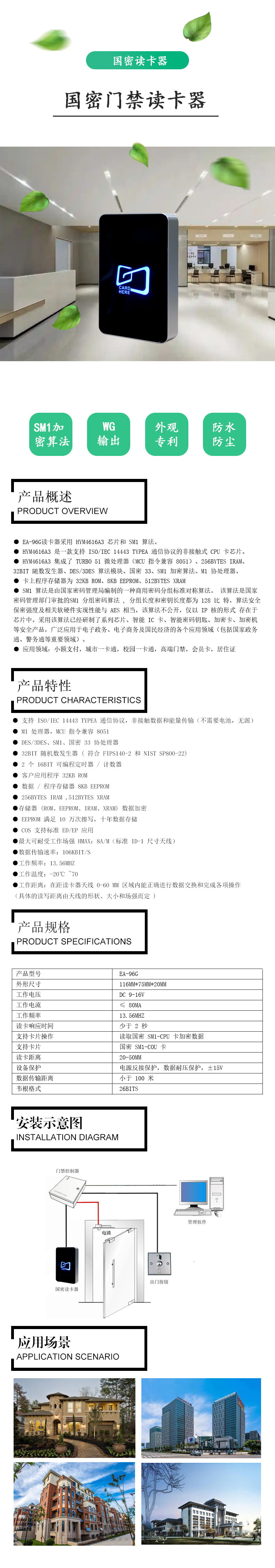

Model:EA-96G 国密读卡器

应用领域

小额支付

城市一卡通

校园一卡通

高端门禁

会员卡

居住证

产品特性

符合ISO/IEC 14443 Type A通信协议

32位微ARM安全处理器

DES/3DES安全算法

SM1商密算法

4个128位独立真随机数发生器

2个16位可编程定时器

256K字节 ROM

10K字节 RAM

80k字节 EEPROM

存储器(ROM、EEPROM、IRAM、XRAM)数据加密

数据保持时间>10年

擦写次数>10万次

工作温度：-20℃~70℃

最大可耐受工作场强Hmax：8A/m（标准ID-1尺寸天线）

数据传输速率：106kbit/s

工作频率：13.56MHz

工作距离：在距读卡器天线0-60 mm区域内能正确进行数据交换和完成各项操作（具体的读写距离由天线的形状、大小和场强而定）

芯片功能简述：

该芯片无线通讯接口符合ISO/IEC 14443 Type A协议的第2和第3 部分。安全协议采用了专用加密算法SM1来保护数据交换的安全。智能(射频)卡采用先进的芯片制造工艺制作。内有高速的CMOS EEPROM。卡片上除了IC微晶片及一副高效率天线外，无任何其他元件。卡片上无源（无任何电池）。卡放在读写设备的有效天线场内，高速RF通讯接口能达到的数据传输速率高达106kbit/s。 智能(射频)卡具有防冲突功能，能在同一时间处理在卡片读写器天线的有效工作距离内的多张卡片。该防冲突算法确保只选中一张卡，并保证在与选中的卡进行数据交换过程中，不受其他卡进入或离开射频区域的影响。适用于各种证件、电子钱包、自动收费系统和公共交通自动售检票系统等应用中。智能卡采用了三重相互认证机制（ISO/IEC DIS 9798-2），并在通讯过程中所有数据均通过SM1安全密码算法加密以防信号截取，并且每张卡4字节的UID码是在芯片出厂测试时写入的，出厂后不可改确保了其唯一性，能有效地防治克隆技术。可以用于存储于卡片上的安全数据的加密，也可以用于发散一卡一密加密系统的密钥。 智能卡支持一卡多用功能。每个应用区有不同的权限控制，不同的密钥提供了不同层次的功能。

SM1分组加密算法是中国无线标准中使用的分组加密算法，在2012年已经被国家商用密码管理局确定为国家密码行业标准，标准编号GM/T 0002-2012并且改名为SM1算法，作为国家密码的行业标准，在我国密码行业中有着极其重要的位置。SM1算法的分组长度为128bit，密钥长度也是128bit。加解密算法均采用32轮非平衡Feistel迭代结构，该结构最先出现在分组密码LOKI的密钥扩展算法中。SM1通过32轮非线性迭代后加上一个反序变换，这样只需要解密密钥是加密密钥的逆序，就能使得解密算法与加密算法保持一致。SM1加解密算法的结构完全相同，只是在使用轮密钥时解密密钥是加密密钥的逆序。S盒是一种利用非线性变换构造的分组密码的一个组件，主要是为了实现分组密码过程中的混淆的特性和设计的。SM1算法中的S盒在设计之初完全按照欧美分组密码的设计标准进行，它采用的方法是能够很好抵抗差值攻击的仿射函数逆映射复合法。采用该算法已经研制了系列芯片、智能 IC 卡、智能密码钥匙、加密卡、加密机等安全产品，广泛应用于电子政务、电子商务及国民经济的各个应用领域（包括国家政务通、警务通等重要领域）。
